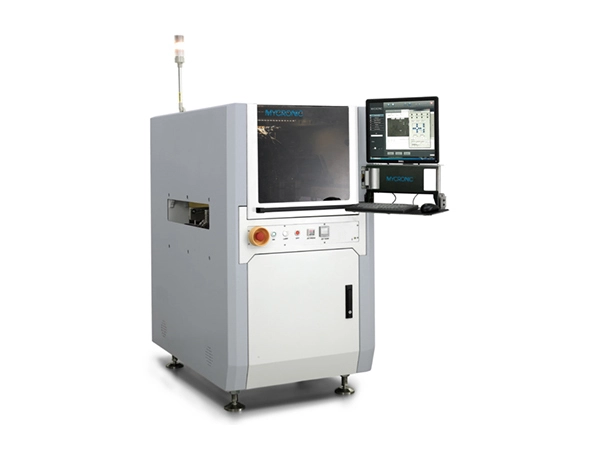

MYJ10X सोल्डर पेस्ट जेट प्रिन्टिङ प्रणालीले गैर-प्लानर PCBs (0.4 मिमी भन्दा कमको उचाइ भिन्नताहरूसँग) समायोजन गर्दछ र प्रयोगकर्ताहरूलाई विभिन्न स्थानहरूमा विभिन्न मोटाईहरू निर्दिष्ट गर्न अनुमति दिँदै नियन्त्रणयोग्य सोल्डर पेस्ट मोटाई प्रदान गर्दछ। यसले कम्पोनेन्टहरूमा सीधै प्रिन्ट गर्न समर्थन गर्दछ - यसलाई 3D/स्ट्याक्ड असेंबली प्रक्रियाहरूको लागि उपयुक्त बनाउँदै - र स्टिन्सिलको आवश्यकतालाई हटाएर उच्च दक्षता प्रदान गर्दछ।
- कुनै स्टेंसिल आवश्यक छैन; विशेष सोल्डर संयुक्त आकार आवश्यक अनुप्रयोगहरूको लागि विशेष गरी उपयुक्त
- द्रुत प्रोग्रामिङ र विभिन्न उत्पादनहरूको लागि प्रमाणिकरण
- एउटै उत्पादनमा छेउछाउको प्याडहरू बीच सोल्डर भोल्युममा महत्त्वपूर्ण भिन्नताहरू ह्यान्डल गर्न सक्षम
- सजिलैसँग PoP (प्याकेज-अन-प्याकेज) सोल्डर वितरण अनुप्रयोगहरूलाई समर्थन गर्दछ
- कुनै सफाई आवश्यक छैन; धेरै सजिलो रखरखाव
- उच्च एकीकरण घनत्व संग उत्पादनहरु को लागी विशेष गरी उपयुक्त
- असमान सतहहरू (भिन्न उचाइहरू) भएका उत्पादनहरूका लागि उपयुक्त लचिलो वितरण; सोल्डर मात्रा को सटीक नियन्त्रण
| आधारभूत प्यारामिटरहरू | MYJ10X इन-लाइन सोल्डर पेस्ट जेटिंग प्लेटफर्म |
| आयामहरू | 770 x 1200 x 1400 मिमी (W x D x H) |
| मेसिन वजन | 650 kg (मानक कन्फिगरेसन) |
| वितरण क्षेत्र | W x D = 350 mm x 475 mm (मानक कन्फिगरेसन) |
| अधिकतम PCB साइज (एकल लेन मोड) | W x D = 350 मिमी x 475 मिमी |
| अधिकतम PCB साइज (डुअल-लेन मोड) | W x D = 350 mm x 210mm (दोहोरो ट्र्याक एकसाथ) |
| कन्वेयर | उचाइ 890-965 मिमी; मानक SMEMA संचार; डुअल ट्र्याक विकल्प उपलब्ध छ |
| कन्वेयर लोड क्षमता (फिक्स्चर सहित) | 3kg (भारी भारको लागि अनुकूलन आवश्यक) |
| कन्वेयर चौडाइ समायोजन दायरा | एकल ट्र्याक: 50-475 मिमी; दोहोरो-ट्र्याक एक साथ: 50-210mm |
| पीसीबी मोटाई | ०.५ मिमी < टी < ६ मिमी; अन्य मोटाईको लागि अनुकूलन आवश्यक छ |
| स्थिति सटीकता | ±30μm @ 3σ (X, Y) |
| पुनरावृत्ति | ±15μm @ 3σ (X, Y) |
| अधिकतम गति | 1000 mm/s (X, Y) |
| अधिकतम प्रवेग | 1g (X, Y) |
|
|
|
| आधारभूत मापदण्डहरू | सोल्डर पेस्ट जेटिंग वाल्व |
| भल्भ कन्फिगरेसन एपी (सानो) | 215-260μm; 2.1–3.2nl; 200Hz |
| भल्भ कन्फिगरेसन एजी (मध्यम) | 330-520μm; 5-20nl; 160–300Hz |
| सामाग्री फीड हावा दबाव | 15.9 Psi |
| उचाइ उचाइ | ०.६±०.१ मिमी |
| प्रमाणीकरण प्रकार | CE |
