अर्धचालक निर्माण सुविधाको बाँझ, जलवायु-नियन्त्रित वातावरण भित्र, सिलिकन वेफरले सयौं जटिल प्रशोधन चरणहरू मार्फत यात्रा सुरु गर्छ। प्रत्येक चरणमा, वेफरको सतह निर्दोष रूपमा सफा हुनुपर्छ। तर फोटोरेसिस्ट स्ट्रिपिङ, इचिङ, वा डिपोजिसन पछि, माइक्रोस्कोपिक प्रदूषकहरू अनिवार्य रूपमा रहन्छन् - जैविक अवशेषहरू, नेटिभ अक्साइडहरू, र सब-माइक्रोन कणहरू। यी अदृश्य शत्रुहरू, केवल केही न्यानोमिटरहरू मापन गर्दै, विनाशकारी दोषहरू निम्त्याउन सक्छन्: खुला सर्किट, छोटो, वा एक उपकरण जसले प्रदर्शन विशिष्टताहरू पूरा गर्न असफल हुन्छ। परम्परागत भिजेको सफाई विधिहरू, जुन रासायनिक नुहाउने र कुल्लाहरूमा भर पर्छन्, उच्च-पक्ष-अनुपात संरचनाहरूको तल पुग्न संघर्ष गर्छन् र रासायनिक अवशेषहरू छोड्न सक्छन् जुन आफैंमा दूषित हुन्छन्। यो चुनौती हो जुन अर्धचालक प्लाज्मा सफाई प्रविधिलाई सम्बोधन गर्न सिर्जना गरिएको थियो।

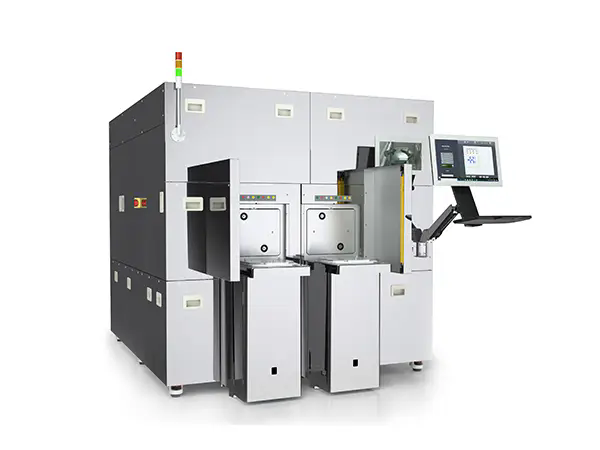

एक सेमीकन्डक्टर प्लाज्मा क्लीनर अर्धचालक निरीक्षण उपकरणको एक विशेष टुक्रा हो जसले प्लाज्मा प्रयोग गर्दछ - इलेक्ट्रोनहरू, आयनहरू र तटस्थ रेडिकलहरू समावेश गर्ने आयनाइज्ड ग्यास - अन्तर्निहित सामग्रीलाई नोक्सान नगरी अर्धचालक सतहहरूबाट प्रदूषण हटाउनको लागि। प्रक्रिया सुक्खा, रसायन-रहित, र आधुनिक अर्धचालक उपकरणहरू विशेषता गर्ने माइक्रोस्कोपिक सुविधाहरू सफा गर्न अत्यधिक प्रभावकारी छ। यस लेखले अर्धचालकको लागि एक व्यापक प्राविधिक परिचय प्रदान गर्नेछप्लाज्मा क्लीनरहरू। हामी प्लाज्माको आधारभूत भौतिकी अन्वेषण गर्नेछौं, एक विशिष्ट प्रणाली बनाउने कम्पोनेन्टहरू तोड्नेछौं, कार्यसम्पादन परिभाषित गर्ने मुख्य प्राविधिक विशिष्टताहरूको जाँच गर्नेछौं, र सेमीकन्डक्टर उत्पादन र प्याकेजिङमा यो सेमीकन्डक्टर निरीक्षण उपकरणले खेल्ने महत्वपूर्ण भूमिकाबारे छलफल गर्नेछौं। चाहे तपाईं नयाँ उपकरणहरू निर्दिष्ट गर्ने इन्जिनियर हुनुहुन्छ, यी उपकरणहरू सञ्चालन गर्ने प्राविधिक हुनुहुन्छ, वा केवल अर्धचालक आपूर्ति श्रृंखलामा मुख्य प्रविधि बुझ्न खोज्दै हुनुहुन्छ, यो लेखले तपाईंलाई आवश्यक आवश्यक ज्ञान प्रदान गर्नेछ।
A अर्धचालक प्लाज्मा क्लीनरसेमीकन्डक्टर वेफर्स, चिप प्याकेज, लिड फ्रेम र अन्य इलेक्ट्रोनिक कम्पोनेन्टहरू सफा गर्न प्लाज्माको अद्वितीय गुणहरू प्रयोग गर्ने परिशुद्धता उपकरण हो। यसको मूलमा, उपकरणले कम-दबाव ग्यासमा विद्युतीय डिस्चार्ज उत्पन्न गर्दछ, उच्च प्रतिक्रियाशील वातावरण सिर्जना गर्दछ। यो प्लाज्मा - पदार्थको चौथो अवस्था - अत्यधिक ऊर्जावान कणहरूको एक जटिल ककटेल समावेश गर्दछ: सतहमा भौतिक रूपमा बमबारी गर्ने आयनहरू, मुक्त रेडिकलहरू जसले रासायनिक रूपमा दूषित पदार्थहरूसँग प्रतिक्रिया गर्दछ, र इलेक्ट्रोनहरू जसले डिस्चार्जलाई कायम राख्न मद्दत गर्दछ। भौतिक र रासायनिक कार्यको संयोजनले प्रभावकारी रूपमा जैविक अवशेषहरू, अक्साइडहरू, र कण प्रदूषणलाई संवेदनशील इलेक्ट्रोनिक संरचनाहरूलाई हानि नगरी हटाउँछ।
प्लाज्मा सफाई पछिको आधारभूत सिद्धान्त वर्णन गर्न आश्चर्यजनक रूपमा सरल छ, तर यसको कार्यान्वयनमा सुरुचिपूर्ण छ। एक प्रक्रिया कक्षलाई नियन्त्रित भ्याकुम स्तरमा खाली गरिन्छ। एक प्रक्रिया ग्याँस-सामान्यतया अक्सिजन, आर्गन, हाइड्रोजन, वा एक मिश्रण-चेम्बरमा पेश गरिन्छ। रेडियोफ्रिक्वेन्सी (RF) वा माइक्रोवेभ पावर त्यसपछि ग्यासमा लागू गरिन्छ, यसलाई आयनाइज गर्दै र प्लाज्मा सिर्जना गर्दछ। प्लाज्मा भित्र, अक्सिजन रेडिकल (O*) ले हाइड्रोकार्बन प्रदूषकहरूसँग आक्रामक रूपमा प्रतिक्रिया गर्दछ, तिनीहरूलाई कार्बन डाइअक्साइड र पानीको वाष्प जस्ता अस्थिर उप-उत्पादनहरूमा रूपान्तरण गर्दछ, जुन त्यसपछि भ्याकुम प्रणालीद्वारा खाली गरिन्छ। एकै साथ, आर्गन आयनहरूले भौतिक बमबारी प्रदान गर्दछ जसले कणहरू हटाउन र सतह सक्रिय गर्न मद्दत गर्दछ। परिणाम अर्को निर्माण चरणको लागि तयार सफा, रासायनिक सक्रिय सतह हो।
यो सफाई संयन्त्रले धेरै महत्त्वपूर्ण फाइदाहरू प्रदान गर्दछ। प्रक्रिया पूर्णतया सुख्खा छ, तरल रसायन र सम्बन्धित फोहोर निपटानको आवश्यकतालाई हटाउँदै। यो स्वाभाविक रूपमा कोमल पनि छ, किनकि थर्मल क्षतिबाट बच्न प्लाज्माको तापक्रमलाई ठीकसँग नियन्त्रण गर्न सकिन्छ। सबैभन्दा महत्त्वपूर्ण कुरा, यो आइसोट्रोपिक हो - यसको मतलब यसले तरल सफाई समाधानहरू पुग्न नसक्ने उच्च-पक्ष-अनुपात सुविधाहरूको भित्री भाग सहित सबै दिशाहरूमा सतहहरू सफा गर्न सक्छ। यी कारणहरूका लागि, सेमीकन्डक्टर प्लाज्मा क्लीनर उन्नत अर्धचालक निर्माण, MEMS निर्माण, र उपकरण प्याकेजिङ्गमा अर्धचालक निरीक्षण उपकरणको अपरिहार्य टुक्रा भएको छ।
एक आधुनिकअर्धचालक प्लाज्मा क्लीनरएक जटिल इलेक्ट्रोमेकानिकल प्रणाली हो जुन धेरै महत्वपूर्ण उपप्रणालीहरू मिलेर बनेको हुन्छ, प्रत्येकले सफाई प्रक्रियामा विशेष भूमिका खेल्छ। यी कम्पोनेन्टहरू बुझ्नु यस प्रकारको सेमीकन्डक्टर निरीक्षण उपकरण निर्दिष्ट गर्न, सञ्चालन गर्न र मर्मत गर्न जिम्मेवार इन्जिनियरहरूको लागि आवश्यक छ। निम्न तालिकाले प्रमुख कम्पोनेन्टहरू र तिनीहरूको मुख्य विशेषताहरूको विस्तृत ब्रेकडाउन प्रदान गर्दछ।
| कम्पोनेन्ट | कार्य | प्रमुख चयन मापदण्ड |
| भ्याकुम चेम्बर | प्रशोधन वातावरण संलग्न गर्दछ र प्लाज्मा उत्पादनको लागि भ्याकुम अवस्थाहरू राख्छ। | सामग्री (एल्युमिनियम मिश्र धातु बनाम स्टेनलेस स्टील), भोल्युम, आन्तरिक ज्यामिति, आधार दबाव (सामान्यतया 10^-5 Torr)। |
| आरएफ पावर सप्लाई र मिल्दो नेटवर्क | प्लाज्मा सिर्जना गर्न र टिकाउनको लागि आरएफ पावर (सामान्यतया 13.56 मेगाहर्ट्ज) उत्पन्न र डेलिभर गर्दछ। | फ्रिक्वेन्सी (१३.५६ मेगाहर्ट्ज औद्योगिक मानक हो), पावर आउटपुट, प्रतिबाधा मिलान क्षमता। |
| ग्यास वितरण प्रणाली | चेम्बरमा प्रक्रिया ग्यासहरू (O2, Ar, H2, CF4) को प्रवाहलाई नियन्त्रण र नियमन गर्दछ। | मास फ्लो कन्ट्रोलरहरू (MFCs), ग्यास शुद्धता (सामान्यतया 99.999% वा माथि), ग्यास लाइनहरूको संख्या। |
| भ्याकुम पम्पिङ प्रणाली | च्याम्बरलाई आवश्यक भ्याकुम स्तरमा खाली गर्छ र प्रक्रिया उप-उत्पादनहरू हटाउँछ। | पम्प प्रकार (रोटरी वेन + टर्बोमोलेक्युलर), पम्पिंग गति, अन्तिम भ्याकुम स्तर। |
| इलेक्ट्रोड विधानसभा | जोडीहरू प्लाज्मामा आरएफ पावर; capacitive वा आगमनात्मक युग्मन हुन सक्छ। | इलेक्ट्रोड ज्यामिति (समानान्तर प्लेट बनाम रिमोट प्लाज्मा), सामग्री (एल्युमिनियम, सिलिकन), कूलिंग। |
| दबाव नियन्त्रण प्रणाली | एक थ्रोटल भल्भ र दबाव सेन्सर मार्फत स्थिर प्रक्रिया दबाव कायम राख्छ। | प्रेसर सेन्सर प्रकार (कैपेसिटन्स म्यानोमीटर, पिरानी गेज), नियन्त्रण सटीक, प्रतिक्रिया समय। |
| नियन्त्रण र निगरानी प्रणाली | सबै प्रणाली प्रकार्यहरू एकीकृत गर्दछ र प्रक्रिया प्यारामिटरहरू निगरानी गर्दछ; प्रायः HMI टचस्क्रिन समावेश गर्दछ। | सफ्टवेयर इन्टरफेस, डाटा लगिङ, रेसिपी व्यवस्थापन, अलार्म प्रकार्य, कनेक्टिविटी (एसईसीएस/जीईएम स्वचालनका लागि)। |
हाम्रो कारखानाले यी कम्पोनेन्टहरूको एकीकरण र अनुकूलनमा विशेष जोड दिन्छ। उदाहरणका लागि, आरएफ आवृत्तिको चयनले प्लाज्मा घनत्व र आयन ऊर्जामा गहिरो प्रभाव पार्छ। जबकि 13.56 MHz एक औद्योगिक, वैज्ञानिक, र चिकित्सा (ISM) फ्रिक्वेन्सी ब्यान्डको रूपमा वर्गीकरणको कारणले उद्योग मानक हो, इलेक्ट्रोड कन्फिगरेसनको छनोटले च्याम्बर प्रत्यक्ष-प्लाज्मा वा डाउनस्ट्रीम-प्लाज्मा मोडमा काम गर्छ कि भनेर निर्धारण गर्दछ। एक प्रत्यक्ष-प्लाज्मा (capacitively युग्मित) प्रणालीले शारीरिक सफाई र सतह सक्रियताको लागि उपयुक्त थप ऊर्जावान प्लाज्मा उत्पादन गर्दछ, जबकि एक डाउनस्ट्रीम (प्रेरणात्मक रूपमा युग्मित) प्रणाली कोमल छ र यसलाई संवेदनशील अर्धचालक उपकरणहरूको लागि आदर्श बनाउँदै आयन क्षतिबाट बच्न सक्छ।
पूर्ण रूपमा चित्रण गर्न कअर्धचालक प्लाज्मा क्लीनर, इन्जिनियरहरूले प्राविधिक विशिष्टताहरूको सेट बुझ्नुपर्छ जसले यसको सफाई क्षमता, थ्रुपुट, र परिचालन खाम परिभाषित गर्दछ। यी प्यारामिटरहरूले प्रत्यक्ष रूपमा प्रक्रिया परिणामहरूलाई प्रभाव पार्छ र यस प्रकारको सेमीकन्डक्टर निरीक्षण उपकरण चयन गर्दा ध्यानपूर्वक मूल्याङ्कन गर्नुपर्छ। तलको तालिकाले सामान्य सेमीकन्डक्टर प्लाज्मा क्लीनर प्रणालीको लागि महत्वपूर्ण विनिर्देशहरूको विस्तृत सिंहावलोकन प्रदान गर्दछ।
| प्यारामिटर | सामान्य मान दायरा | प्रदर्शन मा प्रभाव |
| चेम्बर भोल्युम | 20 देखि 200 लिटर | ब्याच आकार निर्धारण गर्दछ; ठूला चेम्बरहरूले ठूला सब्सट्रेटहरू वा प्रति रन बढी वेफर्सहरू समायोजन गर्छन्। |
| आरएफ पावर आउटपुट | 50 वाट देखि 10 किलोवाट | उच्च शक्तिले छिटो सफाई र थप जिद्दी प्रदूषकहरू हटाउन उच्च प्लाज्मा घनत्व सक्षम गर्दछ। |
| आरएफ आवृत्ति | 13.56 MHz वा 2.45 GHz (माइक्रोवेभ) | 13.56 मेगाहर्ट्ज मानक हो; माइक्रोवेभ (2.45 GHz) ले विशेष प्रक्रियाहरूको लागि थप आयनीकृत प्लाज्मा उत्पादन गर्दछ। |
| आधार दबाव | १०^-५ देखि १०^-६ टोर | तल्लो आधार दबाब पृष्ठभूमि प्रदूषण कम गर्दछ र प्रक्रिया शुद्धता सुधार गर्दछ। |
| प्रक्रिया दबाब | 50 देखि 500 mTorr | कम दबावले अधिक दिशात्मक आयन बमबारी उत्पादन गर्दछ; उच्च दबावले रासायनिक प्रतिक्रियाहरू बढाउँछ। |
| ग्याँस प्रवाह नियन्त्रण | 0 देखि 500 sccm (मानक घन सेमी/मिनेट) | सटीक प्रवाह नियन्त्रणले पुन: उत्पादन योग्य ग्याँस संरचना र सफाई परिणामहरू सुनिश्चित गर्दछ। |
| तापमान एकरूपता | सब्सट्रेट भरि +/- 5°C | समान तापक्रमले सब्सट्रेटका सबै भागहरूमा लगातार सफाई सुनिश्चित गर्दछ। |
| प्लाज्माको एकरूपता | सामान्यतया +/- 5% चेम्बर भर भिन्नता | राम्रो एकरूपताले सुनिश्चित गर्दछ कि ब्याचमा सबै सब्सट्रेटहरूले समान सफाई खुराक प्राप्त गर्दछ। |
| साइकल समय | 2 देखि 20 मिनेट (भेन्ट गर्न तल पम्प) | छोटो चक्र समय थ्रुपुट बढ्छ; सफाई प्रभावकारिता संग सन्तुलन कुञ्जी छ। |
यी विशिष्टताहरू मनमानी छैनन्। उदाहरण को लागी, 10^-5 Torr को आधार दबाब कोठरी मा अवशिष्ट जल वाष्प र अक्सिजन को कम गर्न को लागी आवश्यक छ प्रक्रिया ग्यास को परिचय को लागी, अवांछित प्रतिक्रियाहरु लाई रोक्न। 13.56 MHz को RF फ्रिक्वेन्सी अन्तर्राष्ट्रिय रूपमा सहमत ISM फ्रिक्वेन्सी हो, रेडियो संचारमा हस्तक्षेप गर्नबाट बच्न चयन गरिएको। ग्यास प्रवाह नियन्त्रण सटीकता, सामान्यतया थर्मल मास फ्लो कन्ट्रोलरहरूसँग प्राप्त हुन्छ, ब्याच-टु-ब्याच दोहोरिने योग्यता सुनिश्चित गर्न सेट बिन्दुको +/- 1% भित्र कायम हुनुपर्छ। हाम्रो कारखानामा, हामी सावधानीपूर्वक क्यालिब्रेसन मापदण्डहरू कायम राख्छौं र प्रत्येक प्रणालीको साथ विस्तृत प्रक्रिया योग्यता प्याकेजहरू प्रदान गर्दछौं, हाम्रा ग्राहकहरूसँग तिनीहरूको प्रक्रियाहरू प्रमाणीकरण गर्न आवश्यक पर्ने डेटा सुनिश्चित गर्दै।
प्लाज्मा सफाई को व्यापक अपनाउनु अघि, अर्धचालक निर्माताहरु मुख्यतया भिजेको रासायनिक सफाई विधिहरु मा निर्भर थिए। यी प्रक्रियाहरूमा रासायनिक स्नानहरूको श्रृंखलामा वेफरहरू डुबाउने समावेश हुन्छ - सामान्यतया एसिड र अक्सिडाइजरहरूको आक्रामक मिश्रणहरू जस्तै "पिरान्हा" समाधान (सल्फरिक एसिड र हाइड्रोजन पेरोक्साइड) वा आरसीए क्लीन (SC-1 र SC-2)। धेरै अनुप्रयोगहरूको लागि प्रभावकारी हुँदा, भिजेको सफाईमा अन्तर्निहित सीमितताहरू छन् जुन यन्त्रको आयामहरू संकुचित हुँदा बढ्दो समस्याग्रस्त हुन्छ। उद्योग माइक्रोन-स्केलबाट सब-100nm मा सारियो, भिजेको सफाईको सीमितताहरू महत्वपूर्ण बन्न थाले, र प्लाज्मा-आधारित प्रविधिहरू उत्कृष्ट विकल्पको रूपमा देखा पर्यो।
एक प्रमुख अर्धचालक प्याकेजिङ सुविधाको अनुभवलाई विचार गर्नुहोस् जुन तिनीहरूको तार-बन्धन प्रक्रियामा उपज हानिसँग संघर्ष गरिरहेको थियो। एसेम्बली लाइनले बन्ड प्याडहरू तयार गर्न गीला सफा गर्ने चरण प्रयोग गरिरहेको थियो, तर उपज हठी रूपमा 95% भन्दा कम रह्यो। अपराधी सूक्ष्म-प्रदूषण थियो: अवशिष्ट सफाई रसायनहरू र बोन्ड प्याड सतह मुनि ओसिलो, भरपर्दो सुनको तार संलग्न रोक्दै। प्रक्रियाको मूल्याङ्कन गरेपछि, ईन्जिनियरिङ् टोलीले भिजेको सफाई चरणलाई प्लाज्मा-आधारित सफाई प्रक्रियाको साथ बदल्यो। उपज तुरुन्तै 99.3% मा उफ्रियो, र प्याकेजिङ लाइनले तीन वर्ष भन्दा बढीको लागि यो प्रदर्शन कायम राखेको छ। यो एक अलग कथा होइन; यसले उद्योगमा आधारभूत परिवर्तनलाई प्रतिबिम्बित गर्दछ।
भिजेको सफाईमा प्लाज्मा सफाईका फाइदाहरू धेरै र महत्त्वपूर्ण छन्:
1. कुनै रासायनिक अवशेष छैन।भिजेको सफाई रसायनहरूमा निर्भर हुन्छ जुन सावधानीपूर्वक कुल्ला गर्नुपर्छ। अपूर्ण कुल्लाले पातहरू अवशेषहरू छोड्छ जसले पछिको प्रक्रियाहरूमा हस्तक्षेप गर्न सक्छ, टाँस्ने विफलता र क्षरणको कारण। प्लाज्मा सफाई एक सुक्खा प्रक्रिया हो जसले केवल अस्थिर उप-उत्पादनहरू (ग्यासहरू) उत्पादन गर्दछ जुन पम्प गरिन्छ, कुनै अवशेष छोड्दैन।
2. कुनै मेकानिकल क्षति छैन।भिजेको सफाईमा आवश्यक शारीरिक आन्दोलनले नाजुक संरचनाहरू भत्काउन वा अलग गर्न सक्छ। यो विशेष गरी MEMS उपकरणहरूमा उच्च-पक्ष-अनुपात सुविधाहरू र उन्नत प्याकेजिङ्गमा बन्ड प्याडहरू जस्ता कमजोर संरचनाहरूको लागि महत्त्वपूर्ण छ। प्लाज्मा सफाईले मेकानिकल बलहरूलाई पूर्ण रूपमा बेवास्ता गर्छ।
3. आइसोट्रोपिक सफाई कार्य।भिजेको सफाई तरल रसायनहरूमा निर्भर गर्दछ जुन सतहका सुविधाहरू भित्र र बाहिर प्रवाह गर्नुपर्छ। तरल पदार्थको सतह तनावले तिनीहरूलाई साँघुरो खाडलको तल पुग्नबाट रोक्न सक्छ। प्लाज्मामा रहेका प्रतिक्रियाशील रेडिकलहरू ग्यासयुक्त हुन्छन्, जसले तिनीहरूलाई सबै खुला सतहहरू छिर्न र सफा गर्न अनुमति दिन्छ, सुविधा ज्यामितिको पर्वाह नगरी।
4. कम प्रक्रिया तापमान।भिजेको सफाईलाई आवश्यक प्रतिक्रिया दरहरू प्राप्त गर्नको लागि प्रायः उच्च तापमान चाहिन्छ, जसले संवेदनशील सामग्रीहरूलाई तनाव दिन सक्छ र थर्मल विस्तार बेमेल हुन सक्छ। प्लाज्मा सफाई नजिकको परिवेश तापमान मा प्रदर्शन गर्न सकिन्छ, सफा गरिँदै सामग्री को अखण्डता संरक्षण।
5. कुनै खतरनाक फोहोर छैन।भिजेको सफाईको रासायनिक उप-उत्पादनहरूलाई खतरनाक फोहोरको रूपमा प्रशोधन र डिस्पोजल गर्नुपर्छ, महत्त्वपूर्ण वातावरणीय अनुपालन लागतहरू। प्लाज्मा क्लिनिङले मात्र ग्यासयुक्त उप-उत्पादनहरू उत्पन्न गर्छ, जसलाई मानक एबेटमेन्ट प्रणालीहरू प्रयोग गरेर स्क्रब गर्न सकिन्छ।
6. लगातार, दोहोरिने नतिजाहरू।प्लाज्मा प्यारामिटरहरूको नियन्त्रण, जस्तै शक्ति, दबाव, र ग्याँस प्रवाह, अत्यधिक सही छ। राम्रोसँग डिजाइन गरिएकोअर्धचालक प्लाज्मा क्लीनरप्रत्येक ब्याचको लागि समान अवस्थाहरू उत्पादन गर्दछ, ब्याच-देखि-ब्याच भिन्नता हटाउँदै जसले भिजेको सफाईलाई असर गर्छ।
7. घटाइएको प्रक्रिया चरणहरू।भिजेको सफाईलाई सामान्यतया धेरै प्रक्रिया चरणहरू आवश्यक पर्दछ: नुहाउने, कुल्ला गर्ने र सुकाउनेमा डुबाउने। प्लाज्मा सफाई एकल-चरण, सरल अपरेशन हो। यसले उपकरण पदचिह्न, प्रक्रिया समय, र अपरेटर ह्यान्डलिंग कम गर्दछ।
प्लाज्मा सफाईमा उद्योगको चाल प्राविधिक प्राथमिकता मात्र होइन; यो एक आर्थिक र गुणस्तर आवश्यकता हो। सेमीकन्डक्टर उपकरणहरू संकुचित हुन जारी राख्दै र प्याकेजिङ प्रविधिहरू थप माग हुन थालेपछि, सुख्खा, अवशेष-रहित, र क्षति-रहित सफाई विधिको आवश्यकता मात्र बढ्नेछ। सेमीकन्डक्टर प्लाज्मा क्लीनर एक प्रमाणित, परिपक्व प्रविधि हो जसले यी आवश्यक आवश्यकताहरू पूरा गर्दछ।
मूल्यांकन गर्ने इन्जिनियरहरूबाट सबैभन्दा बारम्बार प्रश्नहरू मध्ये एकअर्धचालक प्लाज्मा क्लीनरहो: यो उपकरणले वास्तवमा के हटाउन सक्छ? जवाफ प्लाज्मा को प्रकार र प्रक्रिया ग्यास चयन मा निर्भर गर्दछ। प्लाज्मा क्लिनिङले तीनवटा प्राथमिक कोटीहरूको प्रदूषणलाई सम्बोधन गर्न सक्छ, प्रत्येकलाई फरक दृष्टिकोण र रसायन चाहिन्छ। प्रक्रिया विकास र उपकरण चयनको लागि यी कोटीहरू बुझ्न आवश्यक छ। हाम्रो कारखानाले विशेष प्रदूषण प्रकारहरूको लागि अनुकूलित प्रक्रिया रेसिपीहरू सहित, प्लाज्मा सफाई समाधानहरूको विस्तृत दायरा विकास गरेको छ।
श्रेणी 1: जैविक प्रदूषण।यो वर्गमा फोटोरेसिस्ट अवशेषहरू, फिंगरप्रिन्टहरू, तेलहरू, ग्रीसहरू, र अन्य हाइड्रोकार्बनहरू समावेश छन् जुन अर्धचालक प्रशोधनको क्रममा प्रस्तुत गरिन्छ। यी प्रदूषकहरू प्रायः पातलो, अदृश्य फिल्महरूको रूपमा उपस्थित हुन्छन् जसले पछिको निक्षेप वा बन्धनमा हस्तक्षेप गर्न सक्छ। जैविक हटाउनको लागि मानक दृष्टिकोण अक्सिजन प्लाज्मा हो। प्रतिक्रियाशील अक्सिजन रेडिकलहरूले कार्बनिक पदार्थमा कार्बन र हाइड्रोजनसँग प्रतिक्रिया गर्दछ, वाष्पशील कार्बन डाइअक्साइड र पानी वाष्प बनाउँछ जुन खाली गरिन्छ। प्लाज्माले कम तापमानमा अत्यधिक कुशल, गैर-विनाशकारी "दहन" प्रक्रियाको रूपमा कार्य गर्दछ। विशेष गरी जिद्दी जैविक अवशेषहरूको लागि, आर्गन वा हाइड्रोजनको साथ अक्सिजनको मिश्रण रासायनिक प्रतिक्रिया बढाउन प्रयोग गर्न सकिन्छ।
श्रेणी 2: अकार्बनिक प्रदूषण।यस वर्गमा नेटिभ अक्साइडहरू (सिलिकन डाइअक्साइड, एल्युमिनियम अक्साइड), धातु अक्साइड र अन्य अकार्बनिक अवशेषहरू समावेश छन्। यी प्रदूषकहरू सामान्यतया घटाउने प्लाज्मा प्रयोग गरेर हटाइन्छ। एक सामान्य दृष्टिकोण हाइड्रोजन-आर्गन प्लाज्मा हो, जहाँ हाइड्रोजन रेडिकलहरूले धातुको अक्साइडलाई शुद्ध धातुमा घटाउँछ, प्रभावकारी रूपमा अक्साइड तह हटाउँछ। वैकल्पिक रूपमा, एक फ्लोरिन-आधारित प्लाज्मा (CF4 वा SF6 प्रयोग गरेर) अक्साइडहरू कोर्न प्रयोग गर्न सकिन्छ, तर यो सावधानीका साथ गर्नुपर्छ किनभने फ्लोरिन आक्रामक छ र अन्तर्निहित सामग्रीलाई क्षति पुर्याउन सक्छ। ग्यास मिश्रणको चयन र प्रक्रिया प्यारामिटरहरू सब्सट्रेटको सतह परिवर्तन नगरी अक्साइड हटाउन सावधानीपूर्वक क्यालिब्रेट हुनुपर्छ। अक्साइडहरूको लागि, प्लाज्माले अक्साइडलाई यसको धातुको अवस्थामा घटाउँछ, तह हटाउँछ र सतहलाई आसंजनको लागि सक्रिय गर्दछ।
कोटी 3: कण प्रदूषण।यस वर्गमा माइक्रोस्कोपिक धुलो कणहरू, धातु फ्लेक्सहरू, र सतहमा बस्ने अन्य कणहरू समावेश छन्। यसले पछिका प्रक्रियाहरूमा त्रुटिहरू निम्त्याउन सक्छ र विद्युतीय चुहावटको स्रोत हुन सक्छ। आर्गन प्लाज्मा प्रयोग गरेर भौतिक स्पटरिङको माध्यमबाट कण हटाउने गरिन्छ। आर्गन आयनहरूले कणहरूलाई हटाउन पर्याप्त ऊर्जाको साथ सतहमा प्रहार गर्दछ, जुन त्यसपछि भ्याकुम प्रणालीद्वारा बाहिर लगिन्छ। यो एक विशुद्ध शारीरिक सफाई प्रक्रिया हो र विभिन्न आकारका कणहरू हटाउन प्रभावकारी छ। यद्यपि, सतह वा उपकरणका सुविधाहरूलाई हानि नगर्नको लागि यसलाई उपयुक्त ऊर्जाको साथ लागू गर्नुपर्छ।
निम्न तालिकाले उपयुक्त प्लाज्मा रसायन विज्ञानमा प्रदूषण प्रकारहरूको थप विस्तृत म्यापिङ प्रदान गर्दछ।
| प्रदूषण प्रकार | साझा स्रोतहरू | प्लाज्मा रसायन विज्ञान | सफाई संयन्त्र |
| Photoresist अवशेषहरू | लिथोग्राफी, नक्काशी, स्ट्रिपिङ प्रक्रियाहरू | अक्सिजन प्लाज्मा (O2) आर्गन सहायताको साथ | रासायनिक अक्सीकरण: O* + CxHy → CO2 + H2O |
| नेटिभ अक्साइड (SiO2) | ह्यान्डलिंग र प्रशोधन को समयमा हावा को एक्सपोजर | हाइड्रोजन-आर्गन प्लाज्मा (H2/Ar) | रासायनिक कमी: H* + SiO2 → Si + H2O |
| धातु अक्साइड (Al2O3, CuO) | प्रशोधनको क्रममा अक्सीकरण, विशेष गरी उच्च तापमानमा | हाइड्रोजन प्लाज्मा (H2) आर्गन वाहक संग | रासायनिक कटौती: H* + MO → M + H2O |
| औंठाछाप, तेल, ग्रीस | अपरेटर र भण्डारण द्वारा ह्यान्डलिंग | फ्लोरिन सफा संग अक्सिजन प्लाज्मा | रासायनिक अक्सीकरण र वाष्पीकरण |
| कणहरू (धूलो, धातु फाइलिङ) | परिवेशको वातावरण, उपकरणको पहिरन | आर्गन स्पटरिंग प्लाज्मा | भौतिक बमबारी: Ar++ कण → इजेक्शन |
| फ्लोरोकार्बन अवशेषहरू | CF4 वा SF6 ग्यासहरूसँग प्लाज्मा नक्काशी | एआर संग अक्सिजन प्लाज्मा | फ्लोरोकार्बन फिल्मको रासायनिक ऑक्सीकरण |
हाम्रो कारखानाले एक व्यापक प्रक्रिया विकास सेवा प्रदान गर्दछ, ग्राहकहरूलाई तिनीहरूको विशेष प्रदूषण चुनौतीहरूको लागि तिनीहरूको प्लाज्मा सफाई रेसिपीहरू अनुकूलन गर्न मद्दत गर्दछ। हामी सयौं सब्सट्रेटहरू र प्रदूषकहरूको लागि स्थापित प्रक्रियाहरूको डाटाबेस कायम राख्छौं, र हाम्रो प्राविधिक टोलीले अद्वितीय अनुप्रयोगहरूको लागि अनुकूलित रेसिपीहरू डिजाइन गर्न सक्छ। यसले तपाइँको सेमिकन्डक्टर प्लाज्मा क्लीनर तपाइँको विशिष्ट निर्माण आवश्यकताहरु को लागी इष्टतम प्रदर्शन प्रदान गर्दछ भनेर सुनिश्चित गर्दछ।
जबकि अर्धचालक प्लाज्मा सफाई वेफर निर्माण को लागी आवश्यक छ, प्याकेजिङ चरण मा यसको प्रभाव तर्क भन्दा धेरै गहिरो छ। प्याकेजिङ - सेमीकन्डक्टर डाइलाई बाहिरी संसारमा जडान गर्ने र मेकानिकल र वातावरणीय सुरक्षा प्रदान गर्ने प्रक्रियामा महत्त्वपूर्ण चरणहरूको श्रृंखला समावेश छ: डाइ एट्याचमेन्ट, तार बन्धन, इन्क्याप्सुलेशन, र लीड गठन। यी प्रत्येक चरणहरूलाई बलियो, भरपर्दो जडानहरू सुनिश्चित गर्न सफा, रासायनिक रूपमा सक्रिय सतहहरू आवश्यक पर्दछ। प्याकेजिङ चरणमा प्रदूषकहरू उपज हानि र क्षेत्र विफलता को एक प्रमुख स्रोत हो, र प्लाज्मा सफाई तिनीहरूलाई हटाउन सबैभन्दा प्रभावकारी तरिका साबित भएको छ।
प्याकेजिङ उत्पादनमा प्लाज्मा सफाईको प्रभाव बुझ्न, तार बन्धन प्रक्रियालाई विचार गर्नुहोस्। तार बन्धन एक परिपक्व टेक्नोलोजी हो, तर यो डाइ र लीड फ्रेम बीच बिजुली जडानहरू बनाउनको लागि प्रमुख विधि हो। प्रक्रियाले सुन वा तामाको तार र बन्ड प्याडको बीचमा वेल्ड बनाउन अल्ट्रासोनिक ऊर्जा, ताप र दबाब प्रयोग गर्दछ। भरपर्दो बन्ड बनाउनको लागि, बन्ड प्याड सतह जैविक प्रदूषण, अक्साइड र कणहरूबाट मुक्त हुनुपर्छ। यी प्रदूषकहरूले बाधाको रूपमा कार्य गर्दछ, बलियो वेल्डको लागि आवश्यक धातु-देखि-धातुको घनिष्ठ सम्पर्कलाई रोक्न। परिणाम एक कमजोर बन्धन हो जुन पछिको प्रशोधन वा उत्पादनको जीवनको समयमा असफल हुन सक्छ।
सामान्य सेमीकन्डक्टर एसेम्ब्ली लाइनमा, डाइको ब्याचमा डाइसिङ आरा, भण्डारण वा ह्यान्डलिङका अवशेषहरूबाट दूषित बन्ड प्याड सतहहरू हुन सक्छ। प्रारम्भिक तार बन्ड उपज 95% हुन सक्छ, जसको अर्थ 5% बन्डहरू कमजोर वा गैर-स्टिक छन्। यसले सीधै स्क्र्यापमा अनुवाद गर्छ: प्रत्येक कमजोर बन्डलाई पुन: कार्य चाहिन्छ वा स्क्र्याप गरिएको मृत्युको परिणाम हुन्छ। अब तार बन्धन अघि तुरुन्तै लागू गरिएको प्लाज्मा सफाई चरणको प्रभावको कल्पना गर्नुहोस्। प्लाज्माले जैविक अवशेषहरू हटाउँछ, नेटिभ अक्साइड घटाउँछ, र रासायनिक रूपमा बन्ड प्याड सतहलाई सक्रिय बनाउँछ, यसलाई बन्धनमा अत्यधिक ग्रहणशील बनाउँछ। प्लाज्मा क्लीन गरिएको ब्याचको उपज 99.5% मा बढ्छ, बन्ड विफलता दर 90% ले घटाउँछ। यो सैद्धान्तिक गणना होइन; यो धेरै प्याकेजिङ्ग लाइनहरु द्वारा प्राप्त एक वास्तविक-विश्व परिणाम हो।
अन्य प्याकेजिङ प्रक्रियाहरू जुन प्लाज्मा सफाईबाट महत्त्वपूर्ण रूपमा लाभ उठाउँछन्:
प्याकेजिङ्ग उपज मा प्लाज्मा सफाई को प्रभाव मापन गर्न सकिन्छ। निम्न तालिकाले प्रक्रिया प्रवाहमा प्लाज्मा सफाई चरणको परिचय पछि प्याकेजिङ लाइनहरूमा देखिएका सामान्य सुधारहरू देखाउँछ।
| प्याकेजिङ प्रक्रिया | प्लाज्मा सफाई अघि उपज | प्लाज्मा सफाई पछि उपज | उपज सुधार |
| तार बन्धन (गोल्ड बल बन्ड) | ९४-९६% | ९९-९९.५% | ३-५% |
| डाइ एट्याच (चिपकने बन्धन) | ९२-९४% | ९८.५-९९.५% | ४-६% |
| अन्डरफिल (शून्य-मुक्त प्रवाह) | ८८-९२% | ९७-९८.५% | ६-८% |
| मोल्डिङ (आसंजन) | ९०-९३% | ९७-९८% | ४-६% |
हाम्रो सेमीकन्डक्टर प्लाज्मा क्लीनर प्रणालीहरू प्याकेजिङ्ग अनुप्रयोगहरूलाई दिमागमा राखेर डिजाइन गरिएको हो, जसले समायोज्य इलेक्ट्रोड स्पेसिङ, ब्याच प्रशोधन क्षमताहरू, र स्वचालित ह्यान्डलिङ प्रणालीहरूसँग एकीकरण जस्ता सुविधाहरू प्रदान गर्दछ। हामी बुझ्छौं कि सेमीकन्डक्टर प्याकेजिङ्गको उच्च-भोल्युम वातावरणमा, विश्वसनीयता र दोहोर्याउने योग्यता गैर-वार्तालाप योग्य छन्। हाम्रो उपकरणले उपज अधिकतम गर्न र फोहोर कम गर्न आवश्यक लगातार प्रदर्शन प्रदान गर्दछ।
उपयुक्त छनोट गर्दैअर्धचालक प्लाज्मा क्लीनरएक विशेष आवेदन को लागी एक महत्वपूर्ण निर्णय हो जसको लागि प्राविधिक आवश्यकताहरु र परिचालन बाधाहरु को एक संरचित मूल्याङ्कन आवश्यक छ। छनोटमा सफा गर्ने प्रभावकारिता, थ्रुपुट, लागत, र अवस्थित प्रक्रियाहरूसँग अनुकूलता जस्ता सन्तुलन कारकहरू समावेश छन्। एक सेमीकन्डक्टर प्लाज्मा क्लीनर एक महत्वपूर्ण पूँजी लगानी हो, र गलत प्रणाली छनोट गर्नाले suboptimal प्रदर्शन र व्यर्थ खर्च निम्त्याउन सक्छ। हाम्रो फ्याक्ट्रीले ग्राहकहरूलाई यो प्रक्रिया नेभिगेट गर्न र तिनीहरूका आवश्यकताहरूसँग मिल्ने प्रणाली चयन गर्न मद्दत गर्नको लागि एक संरचित चयन फ्रेमवर्क विकास गरेको छ।
चरण 1: हटाउने दूषित पदार्थ परिभाषित गर्नुहोस्।पहिलो चरण भनेको हटाउनु पर्ने प्रदूषणको प्रकार पहिचान गर्नु हो। के यो जैविक (फोटोरिस्ट, तेल), अकार्बनिक (अक्साइड), वा कण हो? विभिन्न प्रदूषकहरूलाई विभिन्न प्लाज्मा रसायन र प्रक्रिया अवस्थाहरू चाहिन्छ। उदाहरण को लागी, एक अक्सिजन प्लाज्मा जैविक हटाउन को लागी प्रभावकारी छ, जबकि हाइड्रोजन प्लाज्मा अक्साइड हटाउन को लागी आवश्यक छ। सेमीकन्डक्टर प्लाज्मा क्लीनरको चयनले आवश्यक ग्यास रसायनलाई समर्थन गर्नुपर्छ।
चरण 2: सब्सट्रेटको विशेषता बनाउनुहोस्।सब्सट्रेट सामग्री र ज्यामिति महत्वपूर्ण चयन कारकहरू हुन्। सामग्री के हो? के यो सिलिकन, ग्यालियम आर्सेनाइड, वा सिरेमिक हो? सामग्री निश्चित प्लाज्मा अवस्थाहरूमा संवेदनशील हुन सक्छ। उदाहरणका लागि, केही सामग्रीहरू आयन बमबारी क्षतिको लागि संवेदनशील हुन्छन् र "नरम" प्लाज्मा (डाउनस्ट्रीम प्लाज्मा कन्फिगरेसन) चाहिन्छ। ज्यामिति पनि महत्त्वपूर्ण छ: के सब्सट्रेटमा कमजोर संरचनाहरू छन् जुन भौतिक बमबारीले क्षतिग्रस्त हुन सक्छ? के यसमा उच्च-पक्ष-अनुपात सुविधाहरू छन् जसलाई आइसोट्रोपिक सफाई आवश्यक छ? यी प्रश्नहरूको जवाफले आवश्यक इलेक्ट्रोड कन्फिगरेसन र शक्ति घनत्व निर्धारण गर्नेछ।
चरण 3: थ्रुपुट आवश्यकताहरू मूल्याङ्कन गर्नुहोस्।प्रति घण्टा कति सब्सट्रेट सफा गर्न आवश्यक छ? यसले आवश्यक च्याम्बर साइज र ब्याच वा इनलाइन कन्फिगरेसन निर्धारण गर्दछ। उच्च-भोल्युम उत्पादनको लागि, सब्सट्रेटहरूको ब्याच समायोजन गर्न सक्ने ठूलो च्याम्बरलाई प्राथमिकता दिइन्छ। अनुसन्धान र विकासको लागि, द्रुत टर्नअराउन्डको साथ सानो चेम्बर अधिक उपयुक्त छ। सेमीकन्डक्टर प्लाज्मा क्लीनरको साइकल समय (पम्प-डाउन, प्रक्रिया र भेन्टिङ्ग सहित) समग्र उत्पादन ट्याक्ट समयसँग मिल्नुपर्छ।
चरण 4: क्लीनरूम वातावरणको मूल्याङ्कन गर्नुहोस्।अर्धचालक निर्माण वातावरण अत्यधिक नियन्त्रित छ। सेमीकन्डक्टर प्लाज्मा क्लीनरले क्लिनरूम विनिर्देशहरूको पालना गर्नुपर्छ, जसमा सरसफाइ वर्ग, भेन्टिलेसन, र इलेक्ट्रोम्याग्नेटिक अनुकूलता समावेश छ। उपकरण फुटप्रिन्ट र उपलब्ध भुइँ ठाउँ पनि विचार गर्नुपर्छ।
चरण 5: ग्यास आपूर्ति र कटौतीको मूल्याङ्कन गर्नुहोस्।सेमीकन्डक्टर प्लाज्मा क्लीनरलाई उच्च शुद्धता प्रक्रिया ग्यासहरूको आपूर्ति र निकास ग्याँसहरूलाई कम (सुरक्षित रूपमा उपचार) गर्ने माध्यम चाहिन्छ। ग्यास आपूर्ति प्रणाली सही प्रवाह दर र शुद्धता मा आवश्यक ग्याँस डेलिभर गर्न सक्षम हुनुपर्छ। प्लाज्मा सफाई प्रक्रिया (जस्तै, वाष्पशील जैविक यौगिकहरू, फ्लोरिन यौगिकहरू) द्वारा उत्पन्न विशिष्ट उप-उत्पादनहरू ह्यान्डल गर्नको लागि एबेटमेन्ट प्रणाली डिजाइन गरिएको हुनुपर्छ।
चरण 6: स्वचालन र एकीकरणलाई विचार गर्नुहोस्।एक आधुनिक अर्धचालक निर्माण सुविधा मा, सेमीकन्डक्टर प्लाज्मा क्लीनर विरलै एक स्ट्यान्ड-एक्लो उपकरण हो। यो सामान्यतया एक स्वचालित उत्पादन लाइन मा एकीकृत छ। प्रणाली सामान्यतया SECS/GEM प्रोटोकल (SEMI Equipment Communications Standard/Generic Equipment Model) मार्फत कारखानाको स्वचालन र नियन्त्रण प्रणालीहरूसँग अन्तर्क्रिया गर्न सक्षम हुनुपर्छ।
निम्न तालिकाले मुख्य निर्णय कारकहरू र छनोट प्रक्रियाको प्रत्येक चरणमा जवाफ दिनुपर्ने प्रश्नहरूको सारांश दिन्छ।
| चयन कारक | सोध्नका लागि प्रश्नहरू |
| प्रदूषण प्रकार | के सामग्री हटाउन आवश्यक छ? (जैविक, अक्साइड, कण?) |
| सब्सट्रेट विशेषताहरू | सामग्री के हो? यो नाजुक छ? के यसमा उच्च-पक्ष-अनुपात सुविधाहरू छन्? |
| थ्रुपुट आवश्यकता | प्रति घण्टा कति सब्सट्रेटहरू प्रशोधन गर्न आवश्यक छ? |
| सफा कोठा वातावरण | क्लिनरूम कक्षा के हो? उपलब्ध फ्लोर स्पेस के हो? |
| ग्यास आपूर्ति र कटौती | के प्रक्रिया ग्यास आवश्यक छ? निकास ग्याँस कसरी कम हुनेछ? |
| स्वचालन र एकीकरण | के प्रणालीलाई कारखाना स्वचालन (SECS/GEM) सँग एकीकृत गर्न आवश्यक छ? |
हाम्रो कारखानाको प्राविधिक टोली छनोट प्रक्रियामा सहयोग गर्न, विस्तृत प्राविधिक डेटा, प्रक्रिया प्रदर्शन, र लागत-लाभ विश्लेषण प्रदान गर्न उपलब्ध छ। हामी बुझ्दछौं कि प्रत्येक अनुप्रयोग अद्वितीय छ, र हामी हाम्रा ग्राहकहरूलाई सेमिकन्डक्टर प्लाज्मा क्लीनर छनोट गर्न मद्दत गर्न प्रतिबद्ध छौं जसले उनीहरूको विशेष आवश्यकताहरूको लागि सबैभन्दा प्रभावकारी र कुशल सफाई समाधान प्रदान गर्दछ।
प्रश्न 1: के प्लाज्मा सफाईले मेरो अर्धचालक वेफर्स वा यन्त्रहरूको सतहलाई क्षति पुर्याउँछ?
उत्तर: सही प्रक्रिया प्यारामिटरहरूसँग सञ्चालन गर्दा, प्लाज्मा सफाई एक कोमल, गैर विनाशकारी प्रक्रिया हो। मुख्य कारकहरू आरएफ पावर स्तर, प्रक्रिया दबाव, र प्रक्रिया ग्यास चयन हुन्। प्रत्यक्ष प्लाज्मा (capacitively युग्मित) प्रणालीहरूले उच्च आयन ऊर्जाको साथ प्लाज्मा उत्पादन गर्दछ, जुन आक्रामक सफाई वा सतह सक्रियताको लागि प्रयोग गर्न सकिन्छ। संवेदनशील सामग्रीहरूको लागि, डाउनस्ट्रीम प्लाज्मा प्रणाली (जहाँ प्लाज्मा टाढाबाट उत्पन्न हुन्छ र तटस्थ रेडिकलहरू वेफरमा सारिन्छ) आयन बमबारी क्षतिबाट बच्न प्रयोग गर्न सकिन्छ। हामी तपाईंको प्लाज्मा सफाई नुस्खाले सब्सट्रेटलाई नोक्सान नगर्ने कुरा सुनिश्चित गर्न एक व्यापक प्रक्रिया विकास सेवा प्रदान गर्दछौं।
प्रश्न 2: अक्सिजन प्लाज्मा र आर्गन प्लाज्मा सफाई बीच के भिन्नता छ?
उत्तर: अक्सिजन प्लाज्मा सफाई मुख्यतया रासायनिक प्रतिक्रियाहरूमा निर्भर गर्दछ। प्रतिक्रियाशील अक्सिजन रेडिकलहरूले जैविक दूषित पदार्थहरूलाई अक्सिडाइज गर्दछ, तिनीहरूलाई वाष्पशील कार्बन डाइअक्साइड र पानीको वाष्पमा परिणत गर्दछ। आर्गन प्लाज्मा सफाई मुख्यतया एक भौतिक प्रक्रिया हो: आर्गन आयनहरूले भौतिक रूपमा सतहमा बमबारी गर्छन्, कणहरू विघटन गर्छन् र शारीरिक रूपमा पातलो तहहरू धकेल्छन्। अक्सिजन प्लाज्मा जैविक अवशेषहरू हटाउनको लागि आदर्श हो, जबकि आर्गन प्लाज्मा सतह सक्रियता र रासायनिक बन्धन नभएका कणहरू हटाउन प्रयोग गरिन्छ। धेरै प्लाज्मा सफाई प्रक्रियाहरूले रासायनिक र भौतिक सफाई कार्य संयोजन गर्न अक्सिजन र आर्गनको मिश्रण प्रयोग गर्दछ।
प्रश्न 3: सेमीकन्डक्टर प्लाज्मा क्लीनरको लागि सामान्य प्रक्रिया चक्र समय के हो?
उत्तर: सामान्य प्लाज्मा सफाई प्रक्रियाको लागि चक्र समय 5 र 20 मिनेटको बीचमा हुन्छ। यसमा पम्प-डाउन समय (भ्याकुम प्राप्त गर्न), प्रक्रिया समय (प्लाज्मा सफा गर्ने चरण), र भेन्टिङ्ग समय (चम्बरलाई वायुमण्डलीय चापमा फर्काउन) समावेश छ। वास्तविक चक्र समय च्याम्बर भोल्युम, भ्याकुम पम्प गति, र सफाई समय आवश्यक मा निर्भर गर्दछ। हाम्रो कारखानाको सेमीकन्डक्टर प्लाज्मा क्लिनर प्रणालीहरू द्रुत पम्प-डाउन र प्रभावकारी प्रशोधनका लागि डिजाइन गरिएका छन्, मानक ब्याच अनुप्रयोगहरूको लागि 8-12 मिनेटको सामान्य चक्र समयको साथ।
प्रश्न 4: के एक सेमीकन्डक्टर प्लाज्मा क्लीनर एसेम्बल गरिएका यन्त्रहरू र प्याकेजहरू सफा गर्न प्रयोग गर्न सकिन्छ?
उत्तर: हो, प्लाज्मा सफाई व्यापक रूपमा एसेम्बल गरिएका उपकरणहरू र प्याकेजहरू सफा गर्न प्रयोग गरिन्छ। यो प्रायः दूषित पदार्थहरू हटाउन र आसंजन सुधार गर्न मोल्डिङ वा इन्क्याप्सुलेशन अघि प्रदर्शन गरिन्छ। प्लाज्मा उपचारले नाजुक कम्पोनेन्टहरूलाई नोक्सान नगरी डाई, तार बन्डहरू र लिड फ्रेमहरू सहित सम्पूर्ण एसेम्बलीको सतहहरूलाई प्रभावकारी रूपमा सफा गर्न सक्छ। एसेम्बल गरिएको यन्त्रको कार्यसम्पादनमा कुनै असर नपरोस् भनेर सही प्रक्रिया प्यारामिटरहरू चयन गर्न सावधानी अपनाउनुपर्छ।
प्रश्न 5: किन 13.56 मेगाहर्ट्ज प्लाज्मा सफाईको लागि सबैभन्दा सामान्य आरएफ फ्रिक्वेन्सी हो?
उत्तर: 13.56 मेगाहर्ट्जको फ्रिक्वेन्सी अन्तर्राष्ट्रिय रूपमा मान्यता प्राप्त औद्योगिक, वैज्ञानिक र चिकित्सा (ISM) फ्रिक्वेन्सी ब्यान्ड हो। यसको मतलब यो फ्रिक्वेन्सीमा सञ्चालन हुने उपकरणहरूलाई इजाजतपत्र प्राप्त गर्न आवश्यक छैन र रेडियो संचारमा हस्तक्षेप गर्दैन। यो आवंटनले 13.56 मेगाहर्ट्जलाई प्लाज्मा प्रशोधन उपकरणहरूको लागि व्यावहारिक मानक बनाउँछ। अन्य ISM फ्रिक्वेन्सीहरू, जस्तै 2.45 GHz (माइक्रोवेभ), विशेष प्लाज्मा अनुप्रयोगहरूको लागि पनि प्रयोग गरिन्छ, तर 13.56 MHz सबैभन्दा व्यापक रूपमा प्रयोग हुने मानक हो।
शेन्जेन CKD टेक्नोलोजी कं, लिमिटेड,2010 मा स्थापना भएको र चीनको टेक इनोभेसन हबको मुटुमा मुख्यालय रहेको, उन्नत सेमिकन्डक्टर निरीक्षण उपकरण सहित उच्च-अन्त सटीक वितरण र अर्धचालक प्याकेजिङ्ग उपकरणहरूको प्रमुख आपूर्तिकर्ता हो। धेरै ब्रान्ड र मोडेलहरू फैलिएको एक व्यापक सूची, र सबै प्रकारका सामानहरूको पर्याप्त स्टकको साथ, हामी हाम्रा ग्राहकहरूका लागि स्थिर, भरपर्दो र निरन्तर उत्पादन सुनिश्चित गर्छौं। हाम्रो पेशेवर इन्जिनियरहरूको टोलीले टर्नकी समाधानहरू प्रदान गर्दछ, र सिंगापुर, मलेसिया, भियतनाम र थाइल्यान्डमा हाम्रो स्थानीय समर्थनले तपाइँसँग तपाइँको उत्पादनको लागि सधैं प्राविधिक र गुणस्तर आश्वासन छ भन्ने ग्यारेन्टी दिन्छ। "परिशुद्धता, स्थिरता र दक्षता" को मूल मानहरूद्वारा निर्देशित CKD ले विश्वभरका सयौं कम्पनीहरूलाई बुद्धिमानी उत्पादन अपग्रेडहरू प्रदान गरेको छ, व्यापक मान्यता र उद्योगमा ठोस प्रतिष्ठा जितेको छ।
दअर्धचालक प्लाज्मा क्लीनरआधुनिक अर्धचालक निर्माण र प्याकेजिङ को एक महत्वपूर्ण घटक हो। प्लाज्माको अद्वितीय गुणहरू प्रयोग गरेर - पदार्थको चौथो अवस्था - यसले जैविक प्रदूषण हटाउन, नेटिभ अक्साइडहरू घटाउन र सतहहरू सफा गर्न सुक्खा, अवशेष-रहित, र क्षति-रहित विधि प्रदान गर्दछ। टेक्नोलोजी सटीक इन्जिनियरिङको आधारमा बनाइएको छ: भ्याकुम चेम्बर, आरएफ पावर सप्लाई, ग्यास वितरण प्रणाली, र नियन्त्रण इलेक्ट्रोनिक्स सबै कन्सर्टमा एक नियन्त्रित प्लाज्मा वातावरण सिर्जना गर्न काम गर्दछ। हामीले अन्वेषण गरे अनुसार, मुख्य प्राविधिक विशिष्टताहरू - आधार दबाब, आरएफ शक्ति, ग्यास प्रवाह नियन्त्रण - सीधा प्रणालीको प्रदर्शन र सफाई क्षमताहरू परिभाषित गर्दछ। सेमीकन्डक्टर प्लाज्मा क्लीनर उपकरणको एक टुक्रा मात्र होइन; यो उच्च उपज अर्धचालक निर्माण, MEMS निर्माण, र उन्नत प्याकेजिङ्गको लागि आवश्यक सक्षमकर्ता हो, सतहको सरसफाई प्रदान गर्दछ जुन प्रत्येक पछिको प्रक्रिया चरणको लागि आवश्यक छ।
