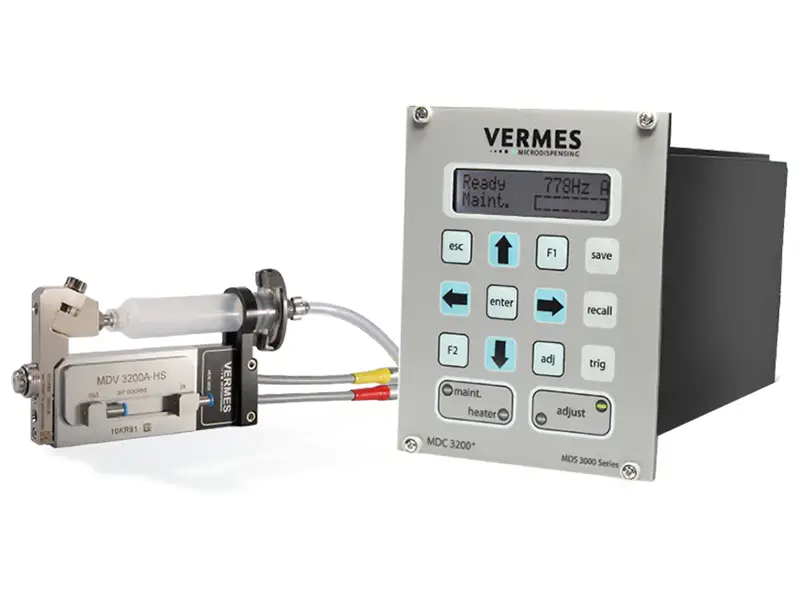

MDS 3200 श्रृंखला माइक्रो-डिस्पेन्सिङ प्रणाली

सञ्चालन सिद्धान्त

सबै MDS डिस्पेन्सिङ भल्भहरूले पिजो एक्ट्युएटरहरूको नवीनतम पुस्ताको सुविधा दिन्छ, नियन्त्रकद्वारा संचालित। प्रत्येक पल्सको साथ, पिजो एक्चुएटरले ट्यापेटको आन्दोलनलाई ड्राइभ गर्छ, जसले गर्दा नोजल ओफिस खोल्छ वा बन्द हुन्छ। ट्यापेट एक सटीक लीभर प्रणाली मार्फत piezo मोड्युलसँग जोडिएको छ, piezo द्वारा उत्पन्न गतिज ऊर्जालाई वितरण माध्यममा स्थानान्तरण गर्दछ, जुन दबाबमा नोजलबाट बाहिर निकालिन्छ। Piezo को अल्ट्रा-फास्ट र सटीक ठाडो गतिको लागि धन्यवाद, सयौं सटीक, दोहोर्याउन सकिने थोप्लाहरू प्रति सेकेन्डमा वितरण गर्न सकिन्छ। कम-देखि-मध्यम चिपचिपापन तरल पदार्थहरूको लागि डिजाइन गरिएको प्रणालीहरूको विपरीत, MDS 3200+ भल्भ गैर-सञ्चालन अवधिहरूमा खुला रहन्छ (सामान्यतया खुला डिजाइन)।

● मध्यम देखि उच्च भिस्कोसिटी मिडिया समावेश औद्योगिक अनुप्रयोगहरूको लागि उपयुक्त

● piezo प्रविधिमा आधारित अत्यधिक सटीक वितरण

● उत्पादन प्रमाणित डिजाइन

● अनुप्रयोगहरूको विस्तृत दायराको लागि उपयुक्त

● कम्प्याक्ट स्पेसहरूमा सिमलेस एकीकरण

● प्रमाणित स्थायित्व र गुणस्तर

● प्रभावकारी रूपमा प्रयोगकर्ता लागत घटाउँछ

प्रणालीले मानव कपालको व्यास (१५० माइक्रोनभन्दा कम) असाधारण स्थिरता, परिशुद्धता र दोहोरिने क्षमताको साथमा थोप्लाहरू जोड्न सक्षम छ। यसको अति-उच्च वितरण आवृत्तिले उत्पादकता बढाउन र लागत घटाउन मद्दत गर्दछ।

मुख्य फाइदाहरू

उच्च गति: अधिकतम ट्यापेट लिफ्टमा, भल्भ स्विचिङ फ्रिक्वेन्सी 3,000 हर्ट्ज (विशिष्ट अनुप्रयोग र वितरण माध्यममा निर्भर गर्दै) भन्दा बढी हुन सक्छ। 1000 Hz सम्म फ्रिक्वेन्सीहरूमा निरन्तर सञ्चालन गर्न सक्षम।

बहुमुखी: प्यारामिटरहरू स्वतन्त्र रूपमा समायोजित गर्न सकिन्छ, र तरल गुणहरूको आधारमा अनुकूलित कन्फिगरेसनहरू वितरण गर्न सकिन्छ। इलेक्ट्रोनिक नियन्त्रकले विलम्बता बिना वास्तविक-समय प्यारामिटर परिवर्तनहरू सक्षम गर्दछ। प्रणाली कम देखि मध्यम-भिस्कोसिटी तरल पदार्थहरूको लागि पनि उपयुक्त छ (विशेष गरी जब बारम्बार ट्यापेट परिवर्तन आवश्यक हुन्छ वा न्यूनतम वितरण मात्रा आवश्यक हुन्छ)।

सटीक: फराकिलो चिपचिपाहट दायरामा तरल पदार्थहरू जेट गर्न सक्षम, सटीक र दोहोर्याउन मिल्ने थोप्लाहरू प्रदान गर्दै। यो अनियमित सतहहरूमा काम गर्न सक्छ, जस्तै गुफाहरू वा नालीहरू भित्र।

शक्तिशाली: प्रेसिजन मेकानिकल डिजाइनले पछिल्लो पुस्ताको पिजोइलेक्ट्रिक ड्राइभको गतिलाई गतिज ऊर्जामा रूपान्तरण गर्छ, जसले 1000 बारसम्मको दबाबमा उच्च-भिस्कोसिटी फ्लुइडहरू जेटिंग गर्न अनुमति दिन्छ।

लचिलो: MDS 3200+ ले एक मोड्युलर डिजाइन सुविधा दिन्छ जसले विभिन्न अनुप्रयोग आवश्यकताहरू पूरा गर्न अनुकूलित कन्फिगरेसनहरूको लागि अनुमति दिन्छ। नोजल एकाइहरूको विस्तृत दायरा उपलब्ध छ, तरल गुण र डट साइजको आधारमा चयन गर्न सकिन्छ। इष्टतम वितरण परिणामहरू प्राप्त गर्न, प्रयोगकर्ताहरूले विभिन्न ज्यामितिहरूसँग ट्यापेटहरूबाट छनौट गर्न सक्छन्। थप रूपमा, तरल पदार्थको फराकिलो स्पेक्ट्रमसँग अनुकूलता सुनिश्चित गर्न विभिन्न सामग्रीबाट बनेका कम्पोनेन्टहरू उपलब्ध छन्।

Fluids सिफारिस गर्नुभयो

MDS 3200+ बहुमुखी वितरण प्रणाली मध्यम देखि उच्च-भिस्कोसिटी तरल पदार्थहरूको लागि उपयुक्त छ। प्रणाली तरल पदार्थ को एक विस्तृत श्रृंखला को लागी उपयुक्त छ, जस्तै:

● SMT चिपकने

● प्रवाहकीय चिपकने

● प्रवाहकीय सिल्वर इपोक्सी

● सोल्डर पेस्ट

● फ्लक्स

● सिलिकन

● एलईडी फस्फर

● अन्डरफिल

● तातो-पग्लने टाँसने

आवेदन उदाहरणहरू

यो माइक्रो-डिस्पेन्सिङ प्रणाली निम्न क्षेत्रहरूमा प्रयोग गर्न सकिन्छ:

● स्वचालन

● इलेक्ट्रोनिक्स

● मेकानिकल इन्जिनियरिङ्

● अटोमोटिभ इलेक्ट्रोनिक्स

● चिकित्सा

● औषधि

● सूचना प्रविधि

● उपभोक्ता इलेक्ट्रोनिक्स
